HYLYJB-1 樓宇工程公共及應急廣播系統實訓平臺

發布時間：2020-09-05 丨 瀏覽次數：

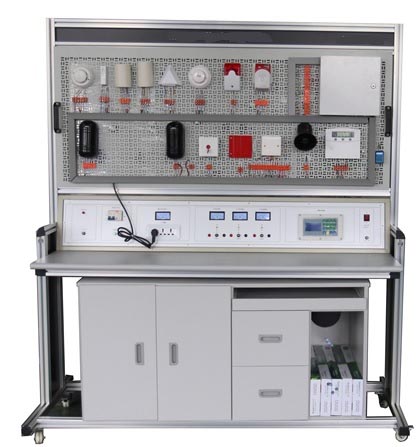

一、設備概述

樓宇工程公共及應急廣播系統實訓平臺基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹?shù)墓ぷ髯黠L和良好的職業素養。

二、設備組成：

立式實訓平臺、網孔板安裝模塊、線纜管理架、電源管理模塊、嵌入式編程主機與顯示器模塊、智能中央控制主機、DVD/MP3多功能播放器、電子調諧器、前置定壓功放、350W純后級廣播功放、壁掛音箱、優質天花喇叭、室外豪華防水音柱、音量調節器、鵝頸式廣播話筒、公共廣播系統管理軟件等等。

三、實訓項目

1、系統的安裝、布線、接線、編程、調試、運行、維護及維修；

2、線路故障的設置、檢測及排除；

3、認識公共廣播系統的基本工作原理、基本配置及系統結構；

4、手動廣播操作：發布通知、會議及播放音樂；

5、自動廣播編程：實現校園自動打鈴、定時眼保鍵操及定時播放背景音樂；

6、手動啟動緊急廣播；

7、快速啟動設備電源與分區及語音疏散人群；

8、公共廣播系統的情景實訓；

9、橋架及其支架的安裝和布線；

10、信息插座和機架設備的安裝；

11、水晶頭及跳線的制作和測試；

12、RJ45模塊和配線架的壓線和測試；

13、RJ45跳線的連接及鏈路的測試。

四、技術指標

1、電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；

2、安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；

3、整機功耗：≤300W；

4、外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
