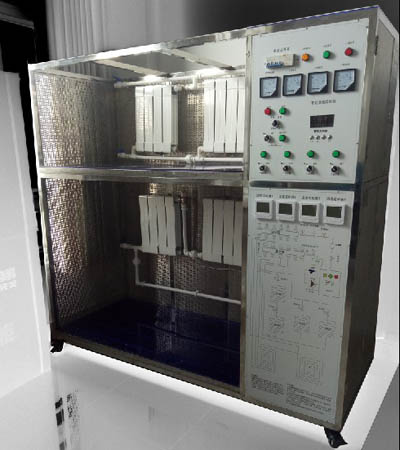

HYLCN-1B 單元住宅樓分戶熱計量采暖系統實訓裝置

發布時間：2020-09-05 丨瀏覽次數：

一、系統配置：

主要配置:供水箱、循環水泵、分集水器、電動閥、液晶顯示面板，智能溫控制儀等、一二層入戶處均設熱計量表及閥門，一層供暖系統為單管跨越式供暖系統，一層地板采用回旋式地暖輔設，左、中、兩面框壁各設置銅鋁復合散熱器、薄壁鋼管散熱器（藝術造型）；二層供暖系統為雙管下供下回式系統，散熱器左、中、薄壁鋼管散熱器（藝術造型）、衛生間小背簍散熱器。二層地板采用回旋式地暖輔設、供回水主立管沿框架左側設置；控制采用智能溫控系統，手自動控制方式。

二、系統概述：

1.整體式全真暖氣片和管路，透明地板，能看清隱蔽管路的全部結構和走向。

2.一二層均設置熱計量表，整個系統由鍋爐及循環泵實現熱循環演示。

3.展示了單管跨越式供暖系統和單管下供下回式供暖系統的外觀、結構、原理、安裝部位和安裝形式。

4.所有散熱器和水暖設備都能全真演示。

5.系統分上下兩層分戶墻暖與地暖結合設置

6.系統管路采用帶用串聯與并聯兩種方式結合布置

7.系統具有溫度自動控制和手動控制

8.智能溫度設置定時控制等

三、技術參數：

1.外形尺寸：2000×1000×2000mm

2.框架材料：304不銹鋼

3.地板材料：有機玻璃

4.設計壓力：0.05MPa～0.75Mpa，

5.安全保護：具有漏電自動保護裝置和接地保護。

四、實訓項目

1、單元住宅樓分戶熱計量采暖系統操作演示

2、單管跨越式供暖系統的認識

3、地暖供暖系統的認識

4、熱計量表的計量操作及拆裝實訓

5、鍋爐的拆裝及操作實訓

6、循環泵的操作及拆裝實訓

7、分水器、集水器的操作及拆裝實訓

8、薄壁鋼管散熱器的拆裝實訓

9、銅鋁復合散熱器的拆裝實訓

10、地暖管路輔設拆裝實訓

11、衛生間小背簍散熱器的拆裝實訓
