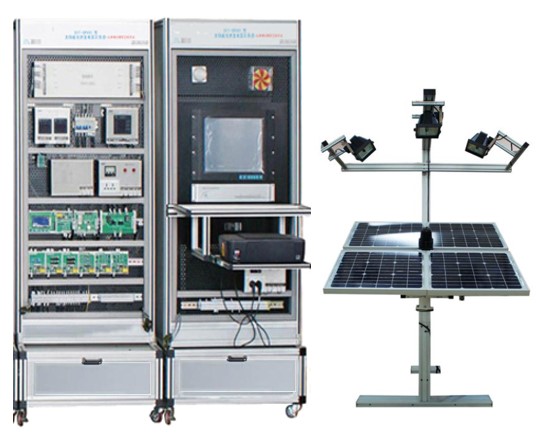

HYXNY-2 自動跟蹤太陽能發電系統實訓裝置

發布時間：2023-11-14 丨 瀏覽次數：

一、系統組成

自動跟蹤太陽能發電系統實訓裝置由陽光電傳感器、太陽能電池組件、驅動電機及控制器、太陽能控制器，蓄電池和傳動執行機構組成。

1、陽光跟蹤傳感器

在有效光照條件下的全程對陽光高精度測量，并將太陽光方位信號轉換成電信號，傳送給跟蹤控制器。

跟蹤控制器接收太陽光跟蹤定位傳感器的信號后，傳送給PLC，PLC將信號分析處理后驅動步進電機驅動器或直流伺服驅動器，驅動器驅動傳動執行機構運轉，使太陽能電池板垂直于太陽光。

2、傳動執行機構

采用獨特的機械結構設計，實現水平方向360°、180°俯仰角度可以調節后固定，最大抗風可達10級。

二、 自動跟蹤太陽能發電系統實訓裝置系統特點

1）室內型：通過三個模擬光源進行照射，模擬晨日、午日、夕日。

2）室外型：則根據太陽光線自動跟蹤，且帶有日落自動歸位功能。

3）控制器供電電源：DC 12V

4）電機供電電源：DC 12V

5）支架采用工業鋁型材

三、自動跟蹤太陽能發電系統實訓裝置技術指標

1、跟蹤方式：雙軸全自動跟蹤

2、跟蹤精度：±1°

3、水平回轉角度：360°

4、俯仰角度：180°

5、傳動機構自重：12Kg （不含支架與電池板）

6、最大承重：25Kg（可裝120W以下的電池板）

7、電機供電電源：DC 12V

8、控制器供電電源：DC 12V

9、系統年平均耗電量：0.1W

10、抗風等級：10級

四、自動跟蹤太陽能發電系統實訓裝置實驗項目

1、太陽能電池板特性實驗系列

（1）太陽能電池板開路電壓測試實驗

（2）太陽能電池板短路電流測試實驗

（3）太陽能電板I-V特性測試實驗

（4）太陽能電池板輸出功率計算實驗

（5）太陽能電池板轉換效率測量實驗

（6）開路電壓與相對光強的函數關系實驗

（7）短路電流與相對光強的函數關系實驗

（8）太陽能電池板暗伏安特性測試實驗

（9）太陽能組件輸出特性測試實驗

（10）太陽能電池板的串聯開路電壓測試實驗

（11）太陽能電池板的串聯短路電流測試實驗

（12）太陽能電池板的并聯開路電壓測試實驗

（13）太陽能電池板的并聯短路電流測試實驗

2、太陽能蓄電池控制器實驗系列

（1）蓄電池充放電控制實驗

（2）控制器充放電保護實驗

（3）蓄電池電量估測實驗

（4）控制器光控-時控輸出實驗

3、跟蹤器的實驗內容

（1）逐日系統原理實驗

（2）太陽光跟蹤定位傳感器原理實驗

（3）環境對光伏轉換影響實驗

（4）跟蹤控制器操作實驗

（5）傳動執行機構接線實訓

（6）太陽能光控跟蹤實驗
