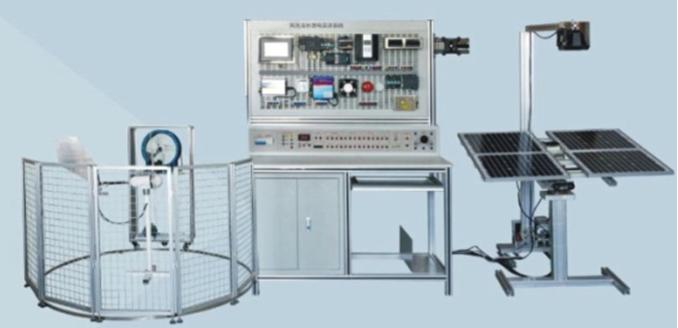

HYFG-1型風光互補發電實訓系統

發布時間：2023-11-14 丨 瀏覽次數：

　　一 、實驗實訓臺

　　實驗實訓臺采用鋁合金設計，桌面為防火、防水、耐磨高密度板,結構堅固，造形美觀大方;設有吊柜，用于放置工具、存放掛箱及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。

　　二、電源控制屏

　　電源控制屏提供單相220V交流電源和380V交流電源、1路0-30V直流穩壓電源(1A)、鉛酸蓄電池(蓄電池組選用2節閥控密封式鉛酸蓄電池，主要參數：容量 12V、18Ah)、900Ω×2/0.41A的雙層瓷盤可調電阻。光源控制模塊(控制早、中、晚的光源)。

　　三、網孔板及安裝模塊

　　提供網孔板、直流儀表模塊(電壓表、電流表、具有通信接口)、交流儀表模塊(電壓表、電流表、功率表三合一、具有通信接口)、光照計、直流負載(警示燈、節能燈)、交流負載(白熾燈、風機)、觸摸屏、離網逆變器、并網逆變器、物聯網監控實訓系統、風光互補控制器。

　　1)直流儀表參數如下：

　　具有通信接口、具有手動自動量程、工業級柜裝、精度：不低于5位，1000V檔位顯示格式：999.99(帶2個小數點)，顯示單位：V;100V檔位顯示：99.999(帶3個小數點)，顯示單位：V;10V檔位顯示：9.9999(帶4個小數點)，顯示單位：V;5A檔位：4999.9(帶1個小數點)，顯示單位：mA;1000mA檔位：999.99(帶2個小數點)，顯示單位：mA;100mA檔位：99.999(帶3個小數點)，顯示單位：mA。

　　2)交流儀表參數

　　有16型創力面板表組成，能顯示電壓、電流、有功功率等。

　　0V(由變頻器控制)、215Pa、3Kw1400r/min(帶軸流風機支架);風向風速儀個。風向控制電機：減速比1：40、電壓AC220V、運動機構的鏈輪

　　6)并網逆變器

　　采用GTI系列并網逆變器，DC輸入電壓：Vpv 10.5V-28VDC，帶反極性保護，交流180-260V輸出，頻率45—53HZ。200W功率。

　　7)離網逆變器

　　采用APS系列離網逆變器，DC輸入電壓：Vpv 10-28VDC，帶限流保護，交流220V輸出，頻率50HZ。200W功率。

　　8)觸摸屏

　　采用昆侖通態7寸彩色觸摸屏TPC7062KX，帶通信線與開發環境。界面如下：

　　8)風光互補控制器

　　采用專業MCU微處理器控制，真正實現充電、放電的智能化控制;采用低損耗、長壽命的MOSFET作為控制器的主要開關器件;風力發電機自動剎車、手動停機功能;光伏充電(PWM)技術，充電效率更高;運行狀態、故障指示燈指示;多種控制模式：光控開光控關模式/光控開時控關模式/無光控時控的自動模式;輸出吸收回路，可帶感性負載;記憶功能，控制器失電重新上電后，自動按失電前的模式工作;完善的保護功能;蓄電池防反接;自動剎車功能;數字顯示等功能

　　9)負載系統的組成

　　設備配置有直流負載(警示燈、節能燈)和交流220V負載(白熾燈、風機)

　　四、設備整體情況

　　1)采用發光(光譜)接近太陽光的燈來模擬太陽光。使得實訓項目隨時都可以進行。從而不需要受天氣變化的限制。

　　2)強調工程實用性，采用電池板(40W)、智能控制器、蓄電池、要求均與現場應用中一樣，使學生深刻理解太陽能光伏發電的現場應用。

　　3)各個部分是完全獨立的，學生在實訓過程中可根據自己對太陽能光伏發電應用的理解自己動手連接。

　　4)采用標準工業用電池板，可置于戶內和戶外，角度可以調節。

　　5)提供多種模擬應用實訓：太陽能路燈、太陽能警示燈和逆變器等。

　　6)風力發電機需帶變頻調速系統，與風機整合在一起，可旋轉。

　　7)整體尺寸：1280mm*550mm*1670mm，網孔板不小于1200mm*600mm

　　8)帶吊柜用于防置實訓器材。

　　五、實驗實訓項目

　　基礎實驗

　　1、太陽能電池發電原理實驗

　　2、太陽能電池板能量轉換實驗

　　3、環境對光伏轉換影響實驗

　　4、太陽能電池組件和蓄電池的選擇(蓄電池容量匹配計算與選型)

　　5、控制器工作原理實驗

　　六、專業實驗

　　1、根據功率要求，光伏電池組件的選擇、安裝和連接實驗;

　　2、太陽能光伏板能量轉換(包含光伏電池組件功率跟蹤程序設計)

　　3、直接接負載實驗(太陽能路燈實驗、太陽能警示燈實驗)

　　4、蓄電池充放電參數、保護參數設置實驗;

　　5、控制器對蓄電池過充、過放保護實驗;

　　6、控制器對蓄電池過放保護實驗監控界面設計。

　　7、 風力發電機起動風速測定、輸出信號測試實驗及供電系統的調試。

　　8、離網型及并網型逆變器工作原理實驗(包括參數設置、效率測試、孤島保護等);

　　9、獨立光伏發電、

　　10、獨立風力發電

　　11、互補發電實驗。

　　12、電能質量的監測、調試和分析(小型風機)。
