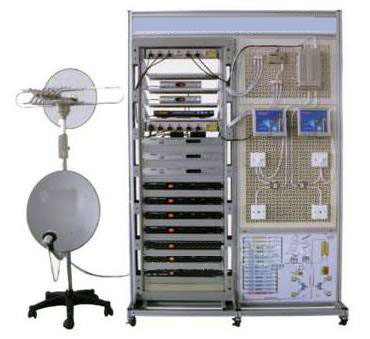

HY-T2B 衛星有線電視系統實訓裝置

發布時間：2020-09-04 丨瀏覽次數：

一、系統概述

衛星有線電視系統實訓裝置系統由室外接收部分、信號處理與調制部分、有線電視放大與分配三部分組成。

系統設備全部采用工程使用產品，能進行衛星電視、有線電視等控制系統操作實訓和演示、系統的設置、編程、線路設計、線路及設置故障的判斷及排除等實訓。衛星有線電視系統實訓裝置系統的設計結合實訓室的情況，進行實際應用位置的設計安裝。

二、技術指標

1.系統工作電壓：單相三線～220V±5% 50Hz

2.安全保護：具有漏電自動保護裝置

三、主要設備組成

室外接收部分：由衛星天線、高頻頭、饋源等組成；

信號處理與調制部分：由工程型衛星接收機、調制器、混合器、DVD等組成；

有線電視部分：由60V供電器、雙向干線放大器、單向干線放大器、樓棟放大器、分配器、分支器、用戶盒等組成；

測試儀器：場強儀

注：電視機由用戶配置

四、實訓內容

1.衛星有線電視系統接收基礎知識

2.衛星接收器材認識與操作

3.衛星接收輔助器材

4.有線電視器材認識與操作

5.天饋角度的計算

6.干線電平的分配與計算

7.設計并安裝一個簡易應用系統
