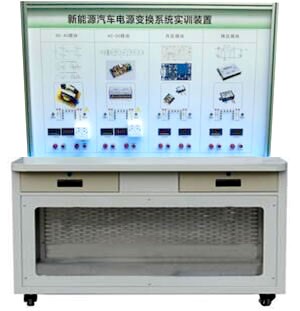

HY-QCX602 電動汽車電能轉換技術實訓臺

發布時間：2021-01-02 丨瀏覽次數：

一、功能特點

1.該設備完整展示了新能源汽車電源變換系統，可以能搭接DC-AC、AC-DC、升壓、降壓等電路，展示各系統的結構和控制邏輯。

2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有彩色電路圖與工作原理示意圖；學員可直觀對照新能源汽車電源變換結構原理圖和實物，認識和分析新能源汽車電源變換系統的工作原理。

3.面板上安裝有點火開關、DC-AC、AC-DC、升壓、降壓模塊等，并輔以發光二極管進行系統流向的動態指示，還設有模擬指示燈用來演示電源轉換的工作狀態，關鍵部件位置設置檢測端子，可使用專用儀器測量參數。

4.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有彩色電路圖。

5.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板。

二、技術規格

1.外接電源：交流220V±10% 50Hz

2.工作電壓：交流220V等

3.工作溫度：-40℃～+50℃

4.外形尺寸：1500×700×1700mm(長×寬×高)

5.產品工藝標準:

設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面鋪裝32mm厚彩色高密度復合板。

三.實訓項目

1.新能源汽車DC-DC 變換器的功能認知。

2.新能源汽車DC-DC 變換器結構原理認知。

3.新能源汽車DC-AC 變換器的功能認知。

4.新能源汽車DC-AC 變換器結構原理認知。

5.新能源汽車AC-DC 變換器的功能認知。

6.新能源汽車AC-DC 變換器結構原理認知。
