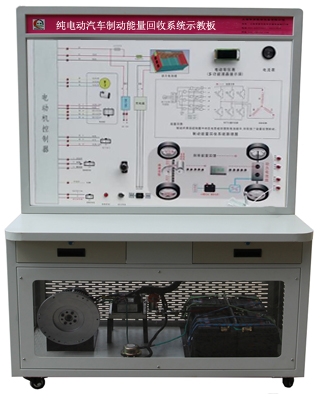

HY-QCX302 純電動汽車制動能量回收系統示教板

發布時間：2021-01-02 丨 瀏覽次數：

      純電動汽車制動能量回收系統示教板是配合大中院校、職業學院新能源汽車專業的教學實訓之用，該設備采用純電動控制面板系統組成。該設備完整展示了純電動汽車制動能量回收系統，真實動態地展示了純電動汽車制動能量回收系統的組成結構和工作過程，使學生對純電動汽車制動能量回收系統的工作原理的掌握，充分滿足了汽車新能源與節能實訓課程的教學要求。

一、產品功能

1．演示模擬電動機動車不同輸出轉速下的制動工況與制動能量回收變化情況。

2．在原設備基礎上可進行二級開發。

3．模擬電動機動車不同轉速下的制動原理及制動能量回收情況。

4．制動工況變化時，采集及分析制動能量回收情況。

二、產品特點

1.原理面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪的面板打印有彩色電路圖與工作原理示意圖；學員可直觀對照純電動汽車制動能量回收系統結構原理圖和實物，認識和分析純電動汽車制動能量回收系統的工作原理。

2.面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、電機控制器、直流DC/DC控制器等，并輔以發光二極管進行系統流向的動態指示。

面板安裝電動車儀表與電流表，真實同步顯示電流等數據。

3.臺架采用冷板沖壓成形，表面采用噴涂工藝處理，外形美觀；底架部分采用鋼結構焊接，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。

4.設備采用動力電池電源供電，動力電池安裝車載充電器與充電口，直流電源有防短路功能。

三、技術規格

1.輸入電源：交流220V±10% 50Hz

2.工作電壓：動力電池組

3.工作溫度：-40℃～+50℃

4.外形尺寸：1200×600×1700mm(長×寬×高)

5.工作溫度：-40℃～+50℃
