豐田自動空調系統實訓臺

發布時間：2020-12-31 丨瀏覽次數：

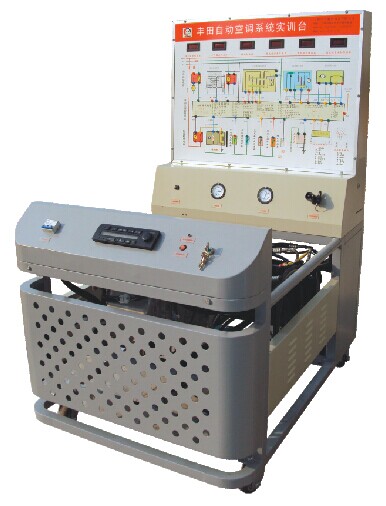

HY-QC409型豐田自動空調系統實訓臺

【產品簡介】

本實訓臺選用豐田自動空調制冷系統。采用優質鋼板骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。實驗臺后邊設置對開門，方便維修。右側邊故障設置裝置。底部采用帶剎車的萬向輪，移動和固定兩相宜方便調整設備的擺放。整機堅固耐用又美觀大方。配套使用說明書及實訓指導書。

【結構組成】

三相調速電動機、空調蒸發箱、壓縮泵、空調控制系統電氣元件、壓力表、送風管路、空調散熱器、干燥瓶、空調控制電腦、空調系統各傳感器及執行器、高低壓壓力表、故障設置和排除盒、控制面板、大型彩色噴繪電路原理圖、可移動臺架、電源、診斷座、發動機控制電腦及曲軸傳感器、實訓指導書。

【功能特點】

1、數顯式溫度表顯示車內外溫度；數字式溫度計，直觀顯示蒸發器出風口溫度；

2、空調壓縮機離合器，冷凝器風扇，鼓風機等采用220V轉換的直流電源控制，既方便又安全；

3、風量及溫度自動工調整；指針式儀表實時顯示高、低壓力值；可增裝加熱裝置；

4、可通過專用儀器進行抽真空、充注制冷劑、制冷劑檢漏等工作；

5、故障模擬系統可模擬實際運行工況，設置多種常見故障。

6、數顯式電壓表顯示各傳感器信號；豐田自動空調系統人工讀碼操作等；

7、外觀尺寸：1450mm×1000mm×1850mm（長×寬×高）
