電子裝配生產流水線

發布時間：2020-12-11 丨瀏覽次數：

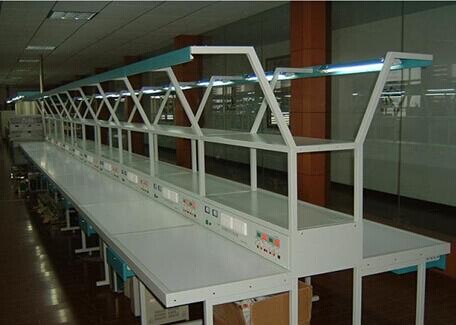

HYGY-80A 電子裝配生產流水線

一、技術性能

1.輸入電源：三相四線 380V±10% 50Hz

2. 工作環境：溫度 -10 ℃ ～ + 40 ℃ 相對濕度＜ 85%( 25 ℃ ) 海拔＜ 4000m

3. 裝置容量：＜ 200VA

4. 外形尺寸：單個實訓臺的尺寸為 1.1m × 1.3m × 2m （雙面型） , 整條焊接裝配線的長度為 11m × 1.3m × 2m （雙面型） , 兩邊工作臺面寬度為 500mm 。一套生產線由 15 個實訓臺組成。

二、系統配置

實訓裝置主要由實訓臺、電源柜等組成。實訓裝置為兩面雙組型結構 , 正反兩面均有以下相同的資源。

1. 實訓臺

實訓臺上提供日光燈（用于照明） 2 個，透明的 PVC 板 4 個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座 4 個、兩芯暗插座 2 個、工業型材 6 根、工具柜 2 個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。

2. 電源柜

電源柜的輸入電源為三相四線 380V±10% 50Hz ，最大電流 20A ，可以提供 15 套（既 30 臺）實訓臺的電源；且具有三相電源指示、漏電保護功能，使用安全可靠。實訓臺上照明、插座電源均設有控制開關。

1 ）直流電源單元 0 ～ 30V/ 0.5A 的直流穩壓電源。

整套配置一個錫爐，松香水，錫條
