PLC可編程控制器、單片機實驗開發實驗裝置

發布時間：2020-10-15 丨 瀏覽次數：

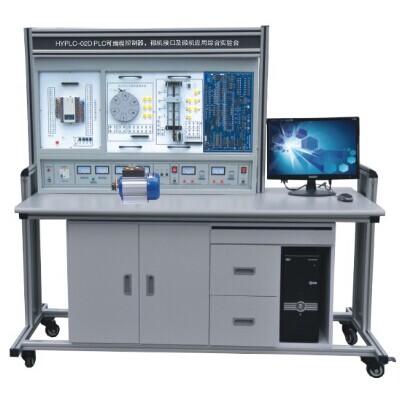

HY-PLC2A型  PLC可編程控制器、單片機實驗開發實驗裝置

一、 概述

本實驗臺是在“PLC可編程控制器實驗系統”的基礎上增加單片機實驗開發系統，做到一機多用、資源共享、便于管理、該系統可完成51/96/8088等CPU的單片機、微機的全部軟、硬件實驗。在單片機仿真實驗系統的基礎上。增加8088十六位微機原理和接口實驗 。一體化設計，只需更換不同的CPU卡，即可支持多種CPU的實驗開發。提供兩種操作平臺，即可獨立工作，也可與PC機聯機工作。一機在手，別無他求。它適用于《MSC-51單片機原理與接口》、《MSC-96 單片機原理與接口》、《單片機接口技術》、《十六位微機原理與接口》等課程教學。由MCS-51/96CPU卡組成的單片機仿真實驗系統，除實驗功能外，還具有仿真開發功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空間達64K。實驗時指導書中詳細敘述了各實驗的目的、內容，列出了接線圖，程序接口框圖和程序軟盤，省去了教師和實驗輔導老師為設計、準備調試實驗線路和實驗程序所許的工作量，節約了課堂時間，從事單片機應用開發教學的科研人員根據各自的實際需要使用該實驗系統，可幫助使用者以追短的時間準確有效地完成開發與實驗任務。全套裝置設計合理、功能強大、操作簡單方便。

二、系統構成：

1、PLC可編程控制器實驗?zāi)K：

1） 交通信號燈PLC自動控制

2） 攪拌器的PLC自動控制

3） LED數碼管顯示PLC自動控制

4） 四層電梯的PLC自動控制

5） 加工中心刀具庫選擇控制

6） 藝術彩燈造型的PLC控制

7） 電機的自動控制

8） 步進電機的PLC控制

9） 模擬電視發射塔

10)0 自動送料裝車系統

11)11 自動售貨機

12)12 自動成型系統

13)13 水塔自動供水系統

14)14 郵件自動分揀系統

15)15 自動洗衣機系統

16)16 電鍍系統

2、PLC可編程控制器實驗臺

◆ 交流電源輸入?yún)^(qū)

◆ PLC主機

◆ LED發光管、指示燈

◆ 輸出負載指示

◆ 輸入模擬開關（按鈕和開關）

◆ LED數碼管 、蜂鳴器

◆ 支流穩壓電源5V1A，24V2A

◆ PLC輸入 、輸出端口

◆ 直流電機、繼電器

3、實驗操作桌

4、51/96/8088三合一單片機實驗開發系統

三、實驗內容

1、PLC可編程控制器實驗系統

PLC實驗內容

1）與、或、非邏輯功能實驗

2）定時器、計數器功能實驗

3）跳轉、分支功能實驗

4）移位寄存器實驗

5）數據處理功能實驗

6）微分、位操作實驗

7）交通信號燈PLC自動控制實驗

8）攪拌器的PLC自動控制實驗

9）LED數碼官顯示PLC自動控制實驗

10）四層電梯的PLC自動控制實驗

11）加工中心刀具庫選擇控制實驗

12）藝術彩燈造型的PLC控制實驗

13）電機的自動控制實驗

14）步進電機的PLC控制

15）模擬電視發射塔實驗實驗

16）自動送料裝車系統控制實驗

17）自動售貨機實驗

18）自動成型實驗

19）水塔自動供水控制系統實驗

20）郵件自動分揀實驗

21）自動洗衣機控制系統模擬實驗

22）電鍍過程控制實驗

2、單片機實驗系統：

CJ系列單片機MCS-51實驗內容

軟件實驗

實驗一 清零程序　　　　　　

實驗二 拆字程序　　　　　　

實驗三 拼字程序　　　　　　

實驗四 數據區傳送子程序　　

實驗五 數據排序　　　　　　

實驗六 查找相同數個數

實驗七 無符號雙字節快速乘法子程序

實驗八 多分支程序

實驗九 脈沖計數(定時／計數器實驗)

實驗十 脈沖計數／秒(定時，計數器綜合實驗)

實驗十一 電腦時鐘(定時器、中斷綜合實驗)

硬件實驗

實驗一 PI口亮燈實驗　　　　

實驗二 PI口轉彎燈實驗　　

實驗三 P3.3口輸入，PI口輸出

實驗四 工業順序控制　　　　

實驗五 8255 ABC口輸出方波

實驗六 8255PA口控制PB口　　

實驗七 8255控制交通燈　　

實驗八 簡單I/O擴展

實驗九 A/D轉換實驗

實驗十 D/A轉換實驗

實驗十一 8279鍵盤顯示實驗　　　　

實驗十二 通用打印機

實驗十三 微型打印機打印字符、典線、漢字

實驗十四 TV-G顯示接口板(一)

實驗十五 TV-G顯示接口板(二)

實驗十六 TV-G顯示接口板(三)

實驗十七 電子音響

實驗十八 繼電器控制

實驗十九 步進電機控制

實驗二十 8253方波

CJ系列單片機MCS-96實驗內容

軟件實驗

實驗一 清零程序　　　　　　　　

實驗二 拆字程序　　　　　　　　

實驗三 拼字程序　　　　　　　　

實驗四 數據區傳送子程序

實驗五 數據排序

實驗六 查找相同數個數

實驗七 無符號雙字節快速乘法子程序

實驗八 多分支程序

硬件實驗

實驗一　Pl口亮燈實驗　　　　　

實驗二　Pl口轉彎燈實驗　　　　

實驗三　P3.3口輸入，Pl口輸出　　

實驗四　工業順序控制　　　　

實驗五　8255 ABC口輸出方波　　

實驗六　8255PA口控制PB口　　

實驗七　8255控制交通燈　　

實驗八 簡單I/O擴展

實驗九　A/D轉換實驗

實驗十　D/A轉換實驗　

實驗十一　8279鍵盤顯示實驗

實驗十二　 通用打印機

實驗十三　TV-G顯示接口板

實驗十四　繼電器控制

實驗十五　8253方波

實驗十六　步進電機控制

CJ系列單片機MCS-88實驗內容

實驗一 A/D轉換實驗

實驗二 D/A轉換實驗(一)

實驗三 D/A轉換實驗(二)

實驗四 8255并行口實驗(一)

實驗五 8255A并行口實驗(二)

實驗六 定時器/計數器(一)

實驗七 8259單級中斷控制器實驗

實驗八 串行接口和應用(一)串行發送

實驗九 串行接口應用(二)串行接收

實驗十 小直流電機調速實驗

實驗十一 步進電機控制

實驗十二 繼電器控制

實驗十三 存貯器讀寫實驗

實驗十四 電子琴實驗

實驗十五 簡單I/O口擴展實驗

優點： PLC實驗臺與演示裝置之間的連接即可采用自鎖連接插件，單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能。又可通過排線一次性連接，以提高實驗速度，與其他廠家的單一連接相比具有絕對優越性。
