HY-QCX103純電動汽車三電系統實訓臺

發布時間：2025-05-21 丨 瀏覽次數：

一、產品簡介

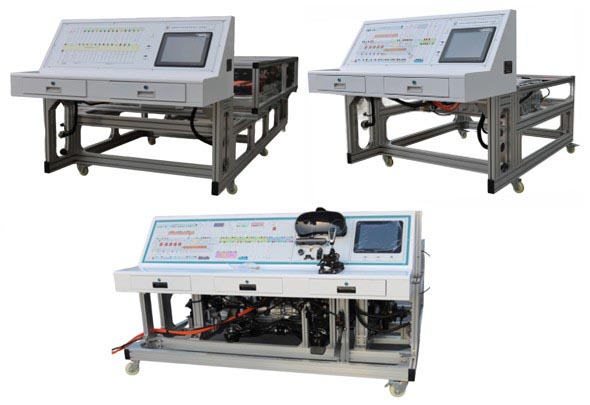

純電動汽車三電系統實訓臺采用純電動汽車(可選車型)三電系統為基礎，可進行起動、加速、減速等工況的實踐操作，真實展示純電動汽車三電系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對純電動汽車和維修實訓的教學需要。

二、主要配置

驅動電機、電機控制器、DC/DC轉換器、主保險盒、車載充電器、組合儀表、電池組、掛檔桿、故障設置和排除系統、原車電路原理圖及檢測端子、大容量蓄電池、加速機構、控制臺、可移動臺架、臺架電源總開關、診斷座、散熱系統、數字顯示表、帶鎖止的萬向腳輪等。

三、產品特點

1、實訓臺測量面板上繪有彩色噴繪電路圖，具有耐較大溫差，耐磨，防潮，防腐蝕，不易變形，使用壽命長，色彩亮麗，不易褪色等特點。

2、實訓臺操作面板上安裝有汽車儀表，可實時顯示電動機轉速、輸出車速等參數變化。安裝有診斷座，可連接專用或通用型汽車解碼器，對電機控制系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。配備有加速控制裝置，可方便對電動機加速減速。

3、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

4、實訓臺采用國際標準鋁合金型材搭建而成，具有質量輕、強度高、耐腐蝕、壽命長等特點，無需經過噴涂工藝，更加環保，外觀更顯美觀高檔，臺架帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

四、技術參數

1.外形尺寸：

檢測臺：1600x650x1700(長x寬x高)

運行臺：1800x1200x1100(長x寬x高)

2.工作電源：直流336V/12V；

3.電機：45KW；

五、實驗實訓項目

1.學習純電動汽車三電系統的組成結構。

2.學習純電動汽車電池系統的組成結構。

3.學習主控制器總成工作原理。

4.學習網關控制器工作原理。

5.學習高壓電控總成工作原理。

6.了解高壓電控總成與其他系統的連接關系。

8.了解電子油門踏板工作原理。

9.學習換擋旋鈕的工作原理。

10.了解永磁同步電機工作原理。

11.熟悉電機控制器工作過程直流母線電壓和三相交流電壓變化關系。

12.熟悉電子油門踏板角位移信號與驅動電機功率之間控制關系。

13.了解制動能量回收原理。

14.了解車載充電機的工作原理。

15.學習充電系統的組成結構及控制原理。

16.學習DC/DC轉換器的工作原理。

17.學習純電動汽車制動真空助力系統的組成結構及工作原理。
