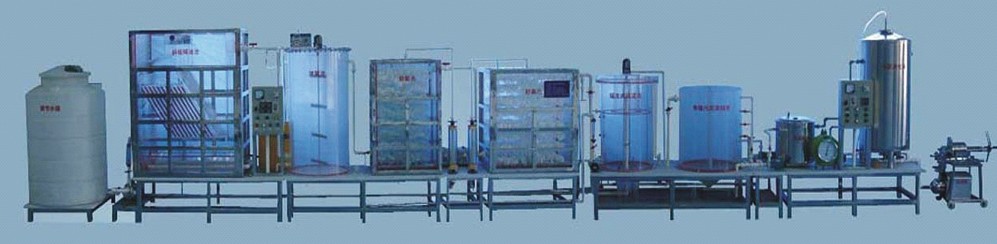

HYEP-P7B型 城市生活廢水處理實驗裝置

發布時間：2025-03-17 丨 瀏覽次數：

一、產品概況

本裝置為A2O（厭氧-缺氧-好氧）工藝全流程教學實驗平臺，專為模擬城市生活污水脫氮除磷及污泥處理工藝而設計。通過集成預處理、生物脫氮除磷、深度沉淀及污泥消化、壓濾等單元，實現COD、BOD5、SS、氮磷的高效去除，出水達《城鎮污水處理廠污染物排放標準》一級A標準。

裝置采用模塊化透明設計，處理水量為50~150 L/h，適配教學演示、科研實驗及污水廠工藝優化預研需求。

主體工藝涵蓋厭氧區、缺氧區與好氧區。在厭氧區，廢水完成磷釋放與氨化；缺氧區進行脫氮反應；好氧區則實現磷吸收、硝化以及 BOD 去除。經此完整流程，處理后的廢水可達標排放。是一套高度還原實際處理場景的實驗設備，有助于深入研究與實踐生活廢水處理技術。

二、主要參數和配置

1、處理水量：100～150L/h

2、裝置外形尺寸：11m×0.8m×1.8m

3、電源 220V  功率3000W。

4、配置：

1) 預處理與生物處理單元

①　調節水箱：聚乙烯材質（?700×900mm），配調速攪拌器（25W，轉速0~120 rpm），均衡水質水量。

②　斜板隔油池：透明有機玻璃（700×500×1000mm），配自動刮油裝置，HRT 1~1.5 h，去除浮油及懸浮物。

③　A2O核心反應區：

a. 厭氧池：透明有機玻璃（?450×900mm），配低速攪拌器，促進磷釋放及有機物水解。

b. 缺氧池：透明有機玻璃（600×450×800mm），裝填半軟性填料，反硝化脫氮。

c. 好氧池：透明有機玻璃（700×450×700mm），微孔曝氣管（氣量0~4000 L/h），同步硝化與COD降解。

④　輻流式二沉池：透明有機玻璃（?400×600mm），配刮泥機，污泥回流比50%~100%。

2） 污泥處理單元

①　污泥濃縮池：角錐形有機玻璃池（?400×500mm），重力濃縮污泥至含水率95%~97%。

②　污泥消化罐：304不銹鋼材質（?350×1000mm），溫控系統（20~55℃），實現污泥厭氧穩定化。

③　板框壓濾機：304不銹鋼材質，過濾面積0.5 m2，工作壓力0.5 MPa，濾液SS≤50 mg/L，泥餅含水率≤70%。

3）動力與控制系統

①　供氣系統：

空氣壓縮機（750W，排氣量36 L/min，壓力0.4~0.8 MPa），配氣體流量計（量程400~4000 L/h）。

②　回流與加藥系統：

防腐蝕磁力泵×3（流量16~19 L/min），污泥回流及碳源投加；

蠕動泵（流量0.008~460 mL/min），精準投加PAC/PAM。

③　智能控制模塊：

可編程控制器（PLC）：預設運行程序，自動控制曝氣周期、回流比及加藥量；

傳感器接口：支持DO、pH、MLSS在線監測（需選配）。

4） 輔助組件

①　流量監測：液體流量計×2（量程25~250 L/h），實時監控進水與回流量。

②　電控系統：集成電控箱（含漏電保護器、電壓表、急停按鈕等）

③　移動支架：不銹鋼或鋁型材框架（配萬向輪帶禁錮腳）。

三、應用場景

1、教學：適用于高校環境工程、給排水工程等專業教學，幫助學生掌握操作流程，理解處理原理，提升實踐能力。

2、科研：為科研人員提供實驗平臺，用于探索新技術、優化工藝、研究污染物去除機理。

3、企業：助力污水處理企業模擬優化現有工藝，確定最佳運行參數，降低成本；也可用于新建項目的工藝設計與可行性分析。
