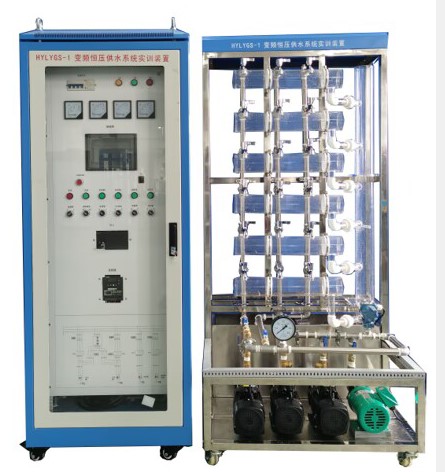

HYLYGS-3變頻恒壓供水實訓裝置

發布時間:2024-03-18 丨 瀏覽次數:

一、總體要求

    裝置集成PLC、變頻調速、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統(實物模型),控制平臺兩大部分組成,包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、家用水龍頭、蓄水池等工程設備。裝置采用PLC+變頻器的開放式控制結構,可以完成多種模式下的樓層恒壓供水實訓,為教學研究變頻恒壓供水技術提供一個開放的操作平臺。適合于中、高職院校電氣自動化、樓宇自動化、建筑電氣、智能建筑等專業的綜合型實訓設備。

1、控制平臺采用PLC+變頻器的開放式控制結構,提供組態軟件和PLC開發環境,可以讓學生自行設計控制方案,靈活性強。

2、控制平臺有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控制等多重保護機制。

3、控制系統能模擬真實的給水系統,有自動控制和手動控制兩種控制方式,當自動控制失效時,系統由手動控制方式運行。

4、控制對象全部使用不銹鋼和有機玻璃器件,保證不生銹、不易老化;模擬六層大樓給水系統,具有有生活水系統和消防水系統兩種水路模型;動力系統由4臺水泵構成,其中2臺常規變頻循環泵,一臺休眠小泵,一臺消防泵,能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統,能夠生動模擬大樓給排水系統的典型結構。


二、技術參數要求

1、輸入電源:三相四線~380V±10%  50Hz

2、環境溫度:+4℃~+45℃

3、裝置容量:≦5kVA

4、安全保護:具有漏電自動保護裝置,短路保護。

三、實訓項目

1、結構認識與調試

2、單泵控制變頻恒壓供水

3、生活水系統靜態壓力控制

4、生活水系統動態壓力控制

5、生活水系統的分時控制

6、夜間定時休眠模式下的供水

7、消防狀態控制

8、綜合控制系統

18、給排水監控程序設計

19、組態監控系統設計

20、了解小區污水中的物質成分

21、對污水處理裝置的認識了解,并掌握其操作方法

22、掌握其處理工藝流程

23、學會相關儀器的使用
