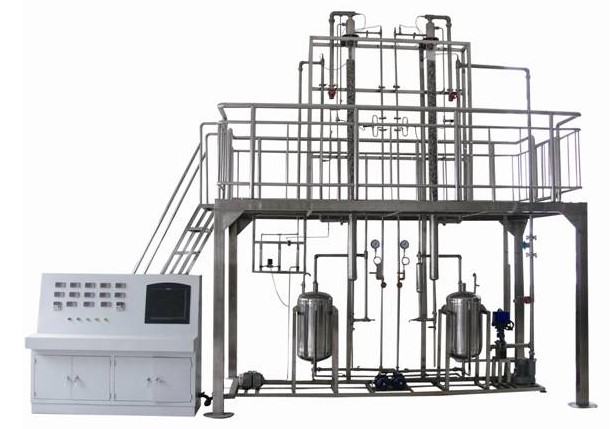

HYHDCR-1傳熱操作實訓裝置

發布時間：2021-02-05 丨瀏覽次數：

一、設備組成及技術規格

換熱器：套管、列管、板式、螺旋板式,均為不銹鋼材質。

套管換熱器，換熱面積0.6m2。換熱管長度1500mm。

列管換熱器，304不銹鋼，換熱面積1.5m2，Ф159x1000mm。

板式換熱器，304不銹鋼，換熱面積1.0m2。

螺旋板式換熱器，304不銹鋼，換熱面積1.0m2。

蒸汽發生器：304不銹鋼，Ф426x850mm，加熱功率7.5KW。

熱空氣加熱器：304不銹鋼，Ф219x1100mm，加熱功率4.5KW。

水冷卻器：304不銹鋼，φ108x1180mm，F=0.3m2。

管道、閥門均為304不銹鋼材質。

冷、熱風機：流量140m3/h,功率1.5KW，風壓16KPa。

轉子流量計：冷、熱風流量10-100m3/h。

計算機：品牌機。

配套軟件：一套


二、電氣及測控系統

1、標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400×800×1300mm(長×寬×高)。

2、測控系統：1套。

三、實訓項目

1、了解換熱器換熱的原理、認識各種傳熱設備的結構和特點；

2、認識傳熱裝置流程及各傳感檢測的位置、作用，各顯示儀表的作用等；

3、掌握傳熱設備的基本操作、調節方法、了解影響傳熱的主要影響因素；

4、掌握換熱系數k計算方法及意義；

5、了解逆流、順流對換熱效果的影響；

6、了解檔流板的作用及強化傳熱的途徑；

7、包含冷空氣-熱空氣換熱體系，冷空氣-水蒸氣換熱體系；

8、能正確使用設備、儀表，及時進行設備、儀器、儀表的維護與保養；

9、能掌握現代信息技術管理能力，應用計算機對現場數據進行采集、監控；

10、了解掌握工業現場生產安全知識；

四、技術參數

1、裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。

實驗風量：10-100m3/h。

2、換熱設備包括：套管、列管、板式、螺旋板式等換熱器。

3、設備尺寸： 3700x2000x3500mm（長x寬x高），(可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。

4、場地要求：

水：實驗用水由現場水龍頭接入蒸發器。

電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。
